1. 서론
이 글은 전기차 전용 충전기 집밥 (이하 집밥) 설치에 대한 글로, 전기 공사는 전문 업체가 하는 것이 맞다고 생각되나, 본인은 직접 설치한 내용을 포함하고 있다. 직접 설치한 경우는 설치 비용 보다, 전선의 외부 노출이 되는 문제를 해결하기 위해서 시간적 여유가 있는 본인이 직접 설치를 하게 되었다. 시공 업체는 대부분 편리한 설치 방식을 원하기 때문에 미적인 부분이나, 충전기 설치 위치의 적절한 위치를 고민하는 분이라면 이유를 알 수 있을 것이라 생각한다.
2. 전기차 구입
전기차 충전기를 설치하기 위해서는 서류상 전기차 구매 계약서 혹은 전기 자동차 등록 증명서가 필요하다. 이 부분은 한전 계량기 설치 시 전문 설치 업체가 제출 해야 하는 서류로 한전 계량기를 설치하는 경우에는 제출이 필수다. 한편, 전기차 전용 한전 계량기를 설치하지 않을 경우에는 불필요한 서류이며, 직접 설치를 할 경우에는 이 부분은 무시하고 차량이 없더라도 충전기 설치가 가능하다고 보면 되겠다.
3. 충전기 구입
전기차 충전기는 5Kwh, 7Kwh 충전기가 있다. 국내에서 생산되는 제품이 있고, 중국산도 구매가 가능하다. 다만 우리나라 형식승인을 받은 충전기를 사용하는 것이 바람직하다. 충전기를 Aliexpress 에서 직접 구입해서 사용 하는 데는 무리가 없겠지만, 한전 계량기 설치 시에는 형식 승인 증명서를 제출 해야 함으로 형식 승인 제품을 구입하는 것이 필수다. 우리나라 충전기의 대표 브랜드는 파인이브이, 애플망고 제품 등 다수의 제품이 있다. 본인은 파인이브를 구입했다.
4. 자가 설치 방법
4.1 설치 방법의 문제
우리집은 건물 우측편에 한전 계량기가 설치되어 있고, 차는 반지하 형태로 된 주차장에 주차할 것임으로 지하 주차장까지 한전 계량기 있는 부분에서 전선을 인입 해야했다. 업체 여러 곳에 전화를 하였고, 설계도를 보내드렸지만, 설치를 하더라도 외부로 전선을 노출해서 설치를 해야 한다는 답변을 받았다. 금액을 더 드린다고 하여도 어렵다고 하였다. 본인 성격상 전선이 외부로 노출되는 것은 못 볼 것 같아서, 직접 설치하기로 결정하였다. 업체에서 내부로 전선을 인입하여 설치하는 것이 어렵다고 하는데는 이유가 있었다.
- 첫 번째는 비용과 시간이고
- 두 번째는 전선 규격이 CV 3C 케이블을 사용하기 때문에, 기존에 전선 라인 (주름관)으로 인입하기 어려움이 있다 판단한 것이며
- 셋째, 인입이 가능하더라도 전선 배선도를 이해하고 전선을 빼는데 어려움이 있을 것이란 판단을 하였을 것이라 생각된다.
4.2 직접 설치 계획
한전 계량기가 설치될 위치에서 내부 배전반으로 전선을 이동하고, 배전반에 차단기 (LS 40A) 설치, 다시 배전반에서 지하 주차장으로 기존 라인을 따라 이동한 후, 주차장 천장에서 안쪽 벽면까지 전선을 인입 해서 충전기를 설치하는 것으로 계획하였다.
전선은 6SQ를 빨강 검정 녹색으로 18미터를 구입하였다. 전선이 기존 주름관으로 들어가는 것이 어려웠지만, 결국 두 개의 Junction (중간 배선)을 통과하고 원하는 위치까지 전선을 뽑을 수 있었다.
녹색 접지의 경우, 전류량과 동일한 접지를 사용 해야 한다. 기존 주름관의 직경이 얇거나, 꺾인 부분이 많아서 전선 3가닥을 빼기 어려운 경우는 접지 라인을 직접 접지로 변경할 수 있고 기존 건물 접지 라인의 직경이 괜찮다 싶으면 건물의 접지와 연결하는 것도 고려할 수 있다. (이 부분은 추후 전기 전문 업체에서 계량기를 설치할 때 다시 한번 점검 하시면 된다)

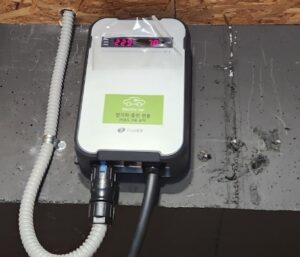

충전기 설치 방법은, 매우 간단하다. 전기선만 빠져 있으면, 접지와, 빨강, 검정 두 선을 연결만 하고 벽에 고정만 하면 된다.
한전 계량기를 설치하지 않고 가정용 전기로만 사용하는 경우는 여기까지만 설치하면 끝난다. 참고로 집에 태양광이 설치된 경우, 충전량이 많지 않은 경우에는 한전 계량기를 설치할 것인지 생각해 볼 필요가 있다. 이유는 7Kwh 한전 계량기의 경우 기본료가 15000원이기 때문이다. 5Kwh 충전기를 설치하는 것도 방법이 될 수 있다.
(본인의 계산에 의하면 한전 계량기 설치가 전반적으로 유리하다)
5. 한전 계량기 설치
한전 계량기 설치는 전문 업체에서만 설치가 가능하다. 전문 업체에서 서류를 한전에 제출하고 설치 요청을 하면, 안전 검사 후, 한전에서 직접 계량기 설치를 해준다. 업체는 안전 검사 규격에 맞게 설비가 잘 되었는지 검토하고, 계량기가 설치될 수 있도록 계량기함, 배선까지 사전에 완료해야 한다.
6. 설치 금액 비용 종합
본인의 설치 비용은
- 충전기 : 50만원
- 전선 : 4만5천원
- 차단기 : 2만원
- 한전 계량기 설치 전문업체 : 50만원
- 한전 불입금 : 81만8천400원
- 총계 : 189만 3천 4백원
일반적인 업체 충전기 설치 비용은 아래와 같다. 업체나, 설치 환경에 따라서 다를 것이다.
- 한전 계량기 설치 전문업체 : 80만원 ~ 100만원
- 한전 불입금 : 81만8천400원
7. 결론
본인은 본인이 좋아서 직접 설치를 하였다. 내가 원하는 위치에, 원하는 디자인으로 설치를 하고 싶어서 직접 하였다. 혼자서 2일 작업 시간이 필요했고, 비용은 약 30만원 정도 아낄 수 있었다. 자신이 원하는 설치 방식이 있다면 직접 설치하는 것은 어렵지 않다고 생각되지만, 가능하면 업체에 맡기는 것이 속 편하다. 집을 새로 짓는 다면, 이제 전기차 충전 포트 설치는 필수다. 다음에는 전기차 집밥, 태양광이 있는 경우, 1년 기준 비용을 계산해 보자.
