우드 스토브 (화목난로) 연통, 연도, 부품 직구해서 설치까지 하는 방법

2017년도 우드 스토브 화목난로를 수입해서 설치한 내용을 정리해 봅니다.

<저는 쉬업쉬엄 혼자 했는데, 두명이서 해야 좀더 수월할 것 같습니다. 올라갔다 내려갔다 고생이 많습니다>
그때 우리나라에서 견적을 요청해 보니, 약 1000만 원 정도 비용이 소요되었습니다. 물론 설치비 포함이며, 이중연통인지 단관인지는 알 수 없었고 우스스토브에 대한 선택폭은 좁았습니다.

제가 설치한 총 비용은 500만 원도 안되었습니다. 예전 order list가 없어서 다시 주문을 넣어 보았는데 가격이 오른 듯합니다만. 제가 주문했을 때는 2100유로에 구입했었습니다. 오늘 주문을 넣어 보니, 3800유로가 나오네요. 난로가 그때는 1200유로 정도로 할인했었는데 난로 가격이 많이 오른 것 같습니다. 난로는 할인하는 제품으로 적당한 크기 효율을 고려하시길 바랍니다. 사이트에서 난로 효율과 열량이 나와 있습니다.

저는 난로를 배송대행사를 이용했고, 배송비는 100만원, 세금과 통관비용이 나왔고, 독일에서 부가세는 40만 원 환급받았습니다. 수출증명서를 업체에 보내서 환급받을 수 있었습니다. 그런데 판매자에게 여러 번 연락해서 환급받았는데 환급을 잘 안 해주려고 했었습니다. 제품 구입은 독일 https://www.kamdi24.de/ 에서 구입했는데 모든 제품이 잘 나열되어 있어서 편리했습니다.

집을 지으면서 연통이 통과하는 곳은 미리 구멍을 뚫어 놓았습니다. 연도가 지나는 길은 수직이였어야 했는데, 집을 짓고 보니 2번 꺾어야 했습니다. 이유는 아마도 연도가 집안에서 갑자기 중간에 튀어나오는 벽이 생기면 안돼서 그렇게 된 듯 싶습니다.

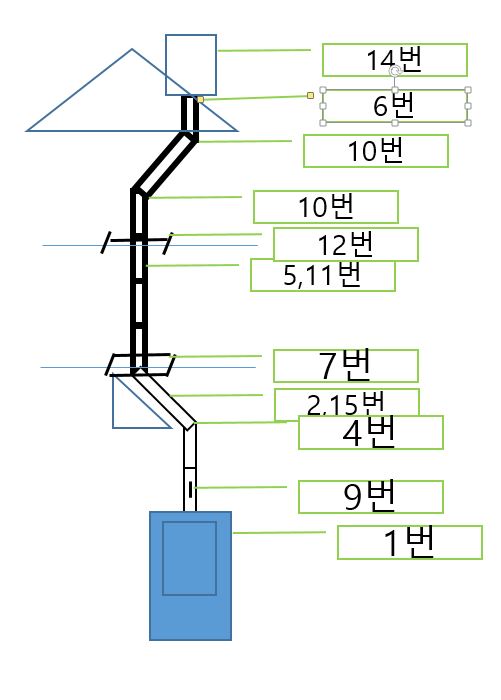

우리 집의 난로와 연도 구성은 아래와 같습니다.

집은 2층 구조이며, 박공형태로 되어 있습니다.
연도 연통은 150mm 내경이며, 이중관과 흑관(단관)으로 구성했습니다. 1층에서 천장 부분으로 꺾인 부분이 1곳 있고, 지붕에서 45도로 한번 더 꺾여 있습니다. 이 꺾인 부분 때문에 연통을 주문할 때 실측하기가 어려워 고생을 좀 했고 삼각함수를 적용해서 빗면 부분의 길이를 측정할 수 있었습니다.. 이 부분은 나중에 방법을 설명하겠습니다.
<1번부터 14번까지 구입 품번과 리스트는 맨 아래에서 확인 하세요. 해당 링크는 150m 내경기준이기 때문에 품번만 알면 바로 검색해서 구입하시기 편할 겁니다>

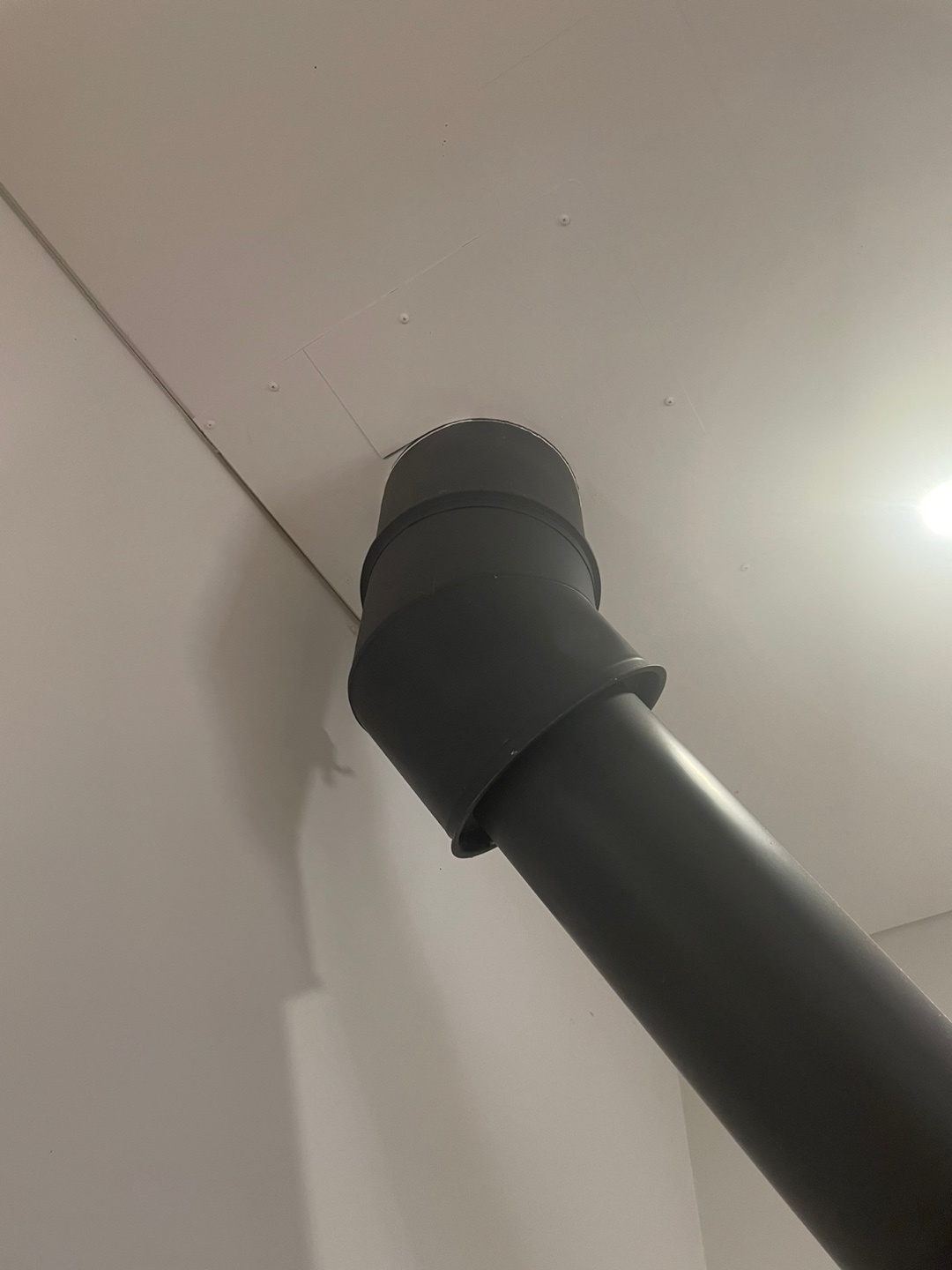

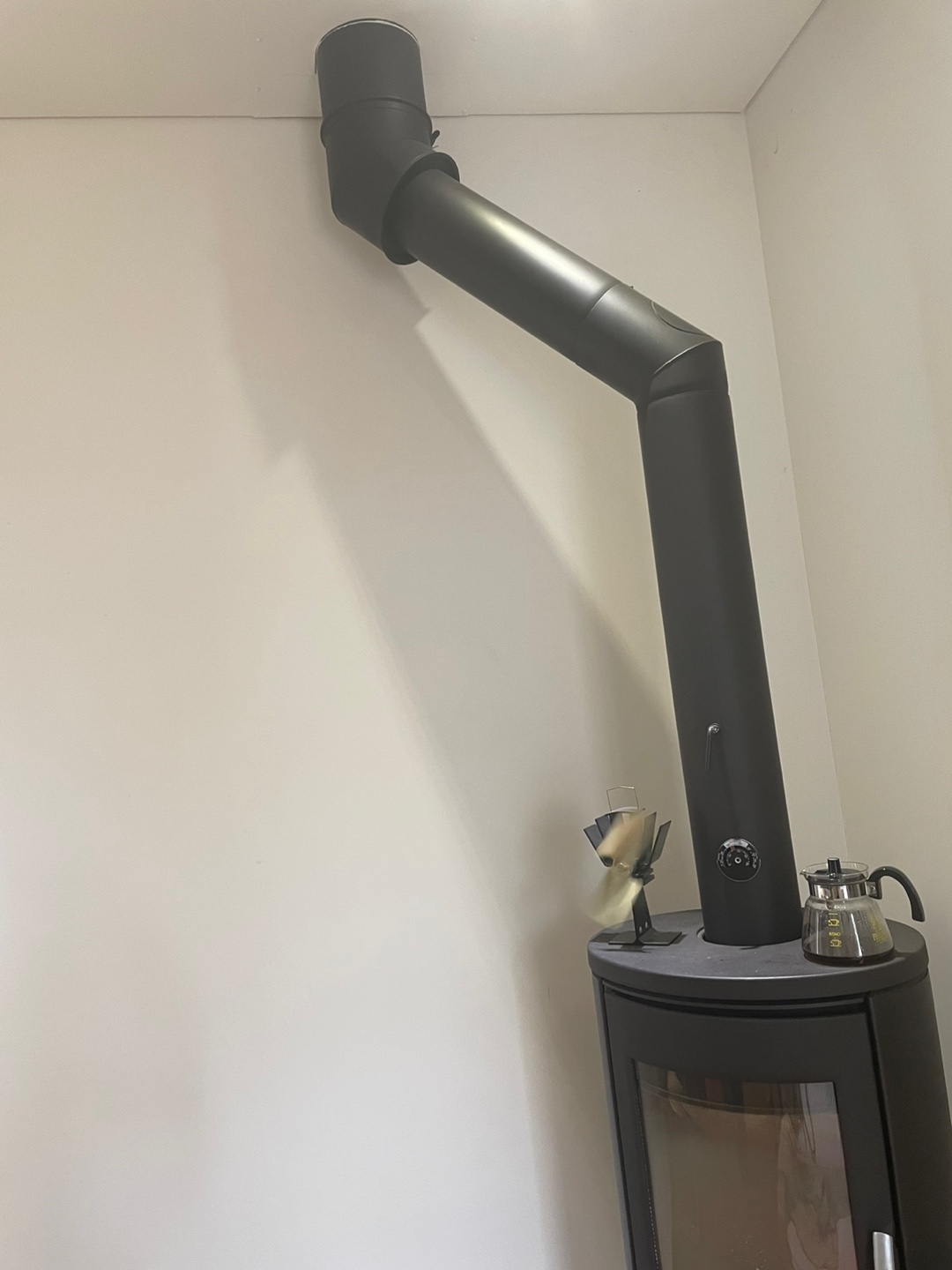

아래 사진은 1층 부분입니다. 난로는 1번 바데 난로입니다. 난로부터 천장바로 아래까지는 흑관 단관을 사용했고, 천장부터는 이중관을 사용했습니다. 이중관은 클램프 형식으로 되어 있어서 한번 고정되면 빠지지 않아서 설치하는데 편리했습니다. 둘이 한다면 문제없었겠지만, 이중관을 박공 안에서 조립하면서 아래로 내렸고 다 내린 다음에 12번으로 고정한 후 남은 연통들을 조립했습니다. 아래 오른쪽 천장 마감은 7번입니다. 난로의 연통 연결 부분이 암놈이었기 때문에 연도의 암놈 부분이 아래로 내려가야 할지 위로 가야 할지를 고민해야 합니다. 저는 수놈이 아래로 내려오게 하였는데 9번 흑관의 길이가 길어서 커팅을 했으므로 수놈이 암놈이 되게끔 만들어서 조립하였습니다.

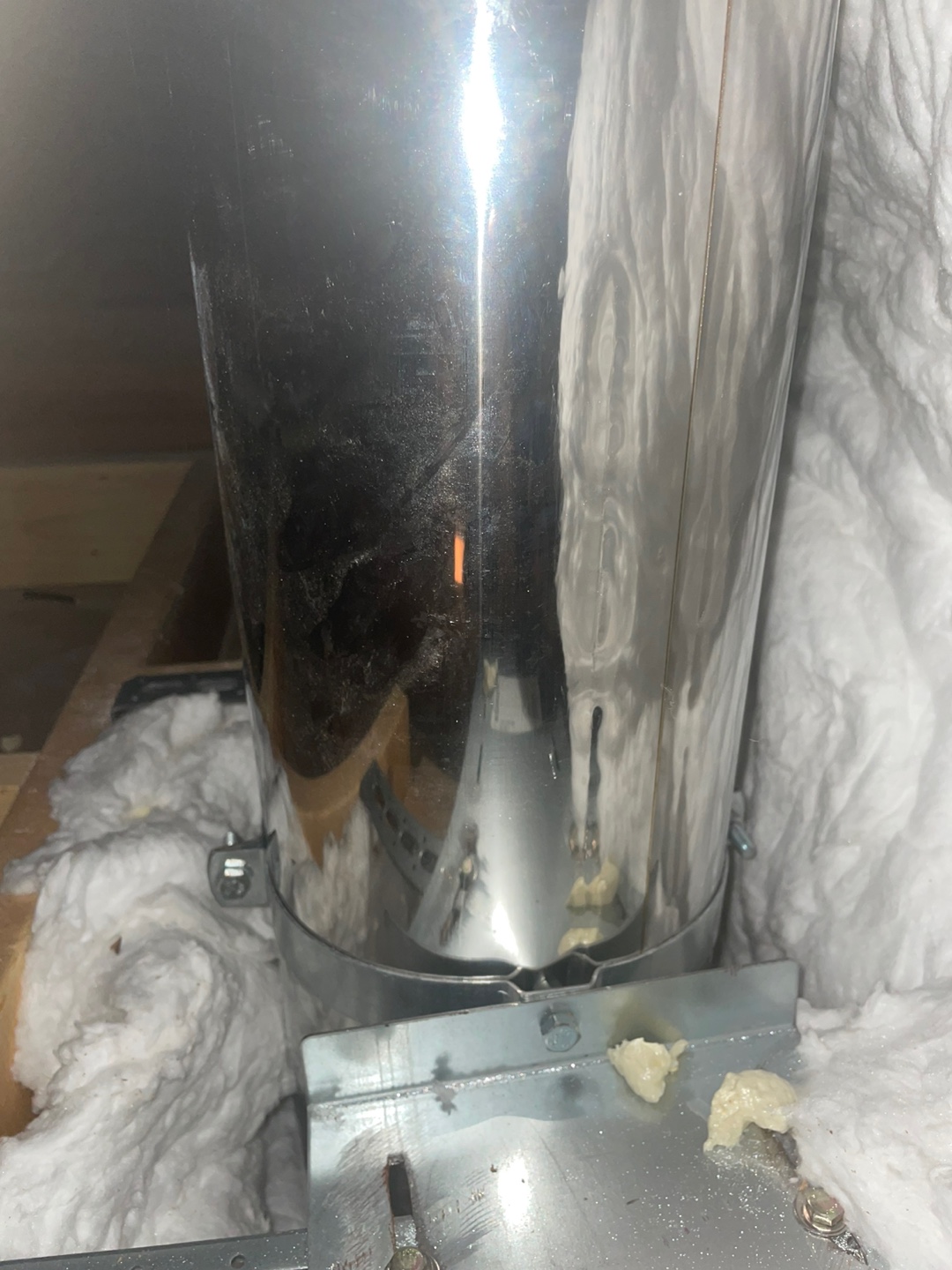

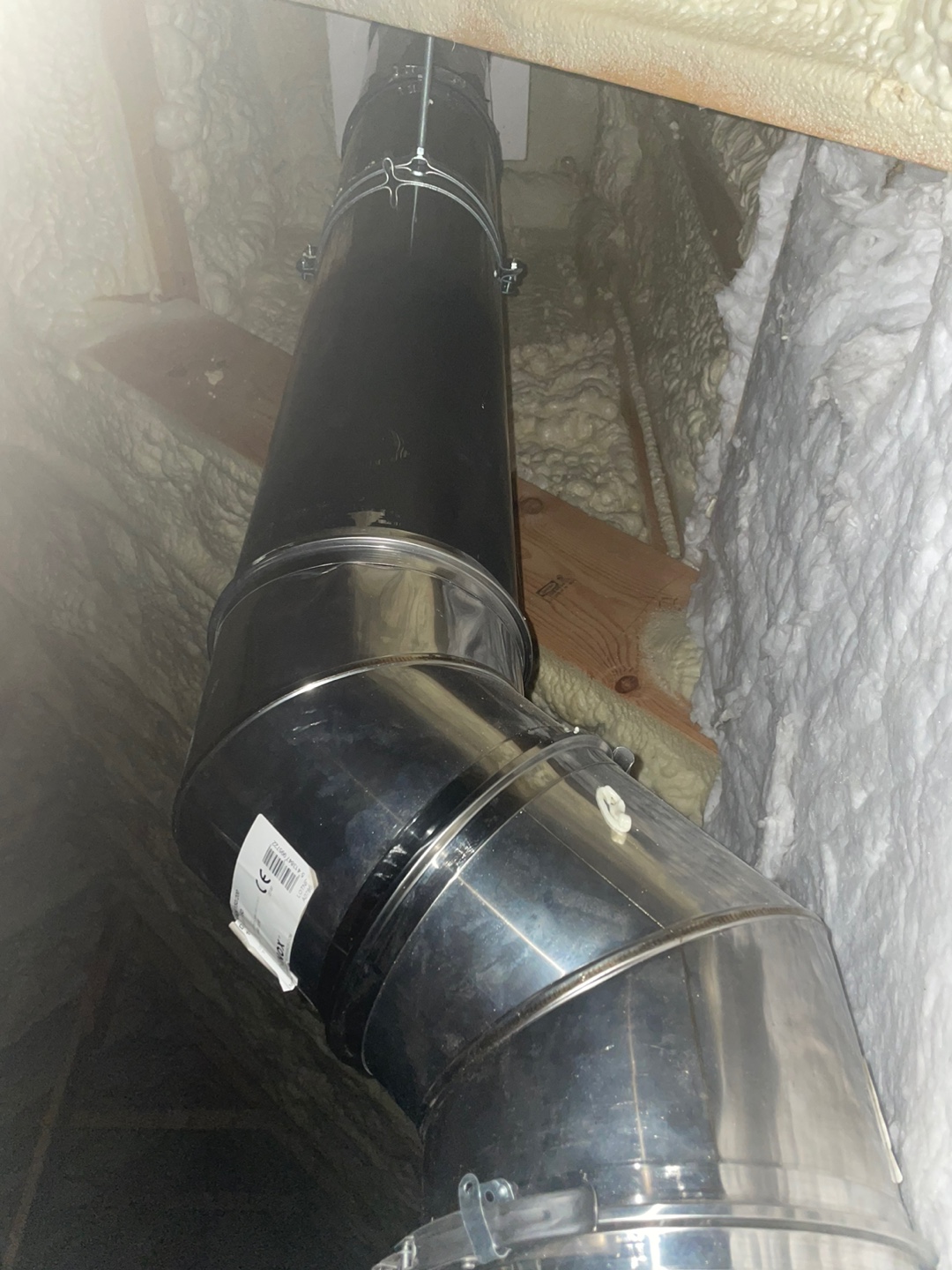

아래 사진은 박공부분입니다. 박공 위에서 12번으로 이중 연통이 고정된 모습이며, 아래 오늘 쪽 사진에 보면 한 번 더 고정을 했는데 이 부품은 우리나라 철물점에서 전산볼트하고 클램프를 구입해서 고정했습니다. 상당히 견고 해서 좋았습니다. 여기서도 45도 한 개가 들어갔는데 여하튼 이 부분은 좀 복잡했습니다. 한 개로 굴둑 부분과 딱 중앙에 배치되어서 다행이었습니다.

마지막으로 2번과 15번에 그림에 보면 삼각형이 있습니다. 45도로 꺾는 경우 난로 위치에 따라서 빗면의 길이를 재야합니다. 넉넉한 파이프를 사서 꼽고 길이가 길면 자르면 되긴 하겠지만, 좀 더 정확하게 제품을 구입하기 위해서는 빗면에 대한 길이를 잴 필요가 있습니다. 중학교 수학문제인데요.

tan45=A(빗면)/B(아랫변) = 1.61 입니다. 그럼 아랫변길이를 재고 1.61을 곱해주면 빗면 연통의 길이를 쉽게 구할 수 있으니, 길이 잰다고 고생하지 않길 바랍니다.

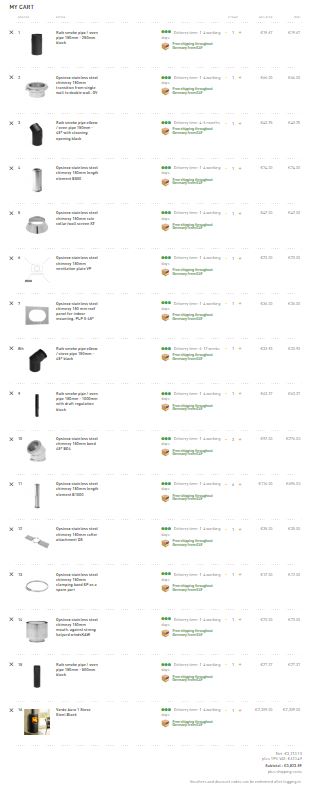

제가 구입한 리스트입니다.

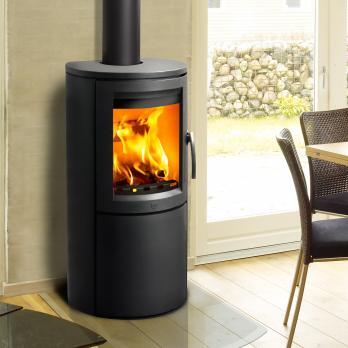

1번 바데오븐 Aura 1

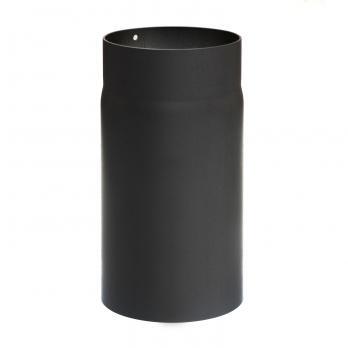

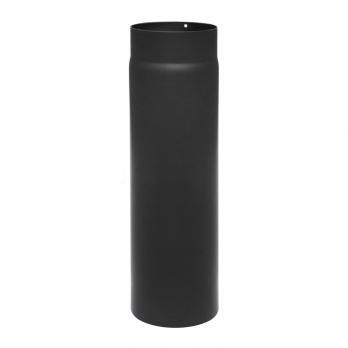

2번 흑관 300mm 150mm Item No. SH003-150-sw

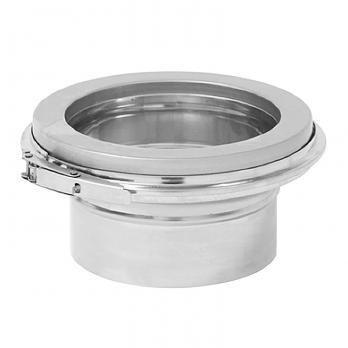

3번 옵시녹스 2 중관 암수 변경 품번 1015045

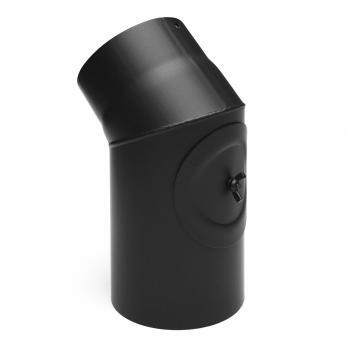

4번 흑관 클리닝 홀 150mm (품번 SH028-150-sw)

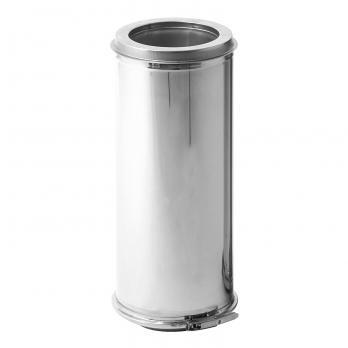

5번 옵시녹스 2 중관 150mm 500mm (품번 1015002)

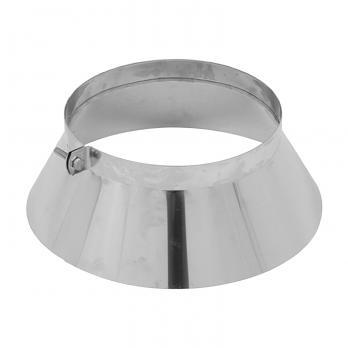

6번 옵시녹스 레인 콜라 (품번 1015042)

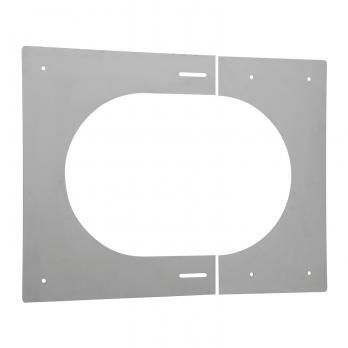

7번 실내 천장 마운팅 몹시 녹스 (품번 1015051)

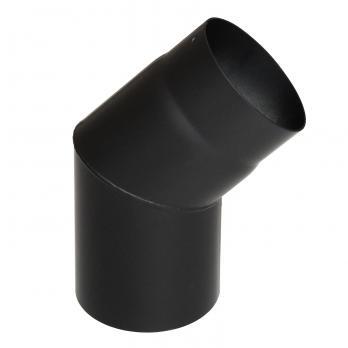

8번 45도 흑관 (SH027-150-sw)

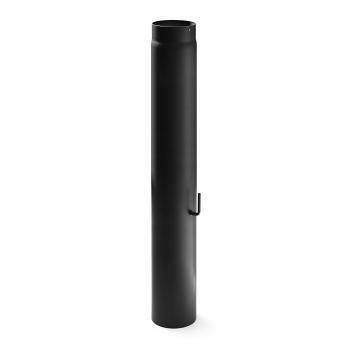

9번 Reik 흑관 (SH036-150-sw)

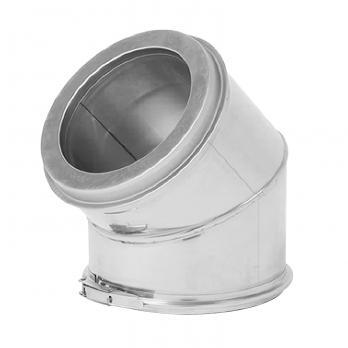

10번 옵시녹스 45도 이중관 (1015009)

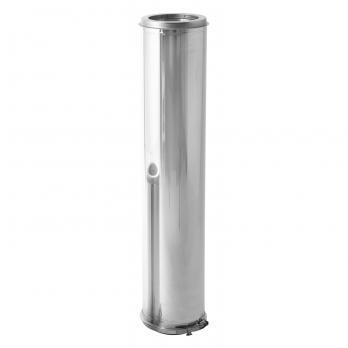

11번 옵시녹스 이중관 1미터 (1015001)

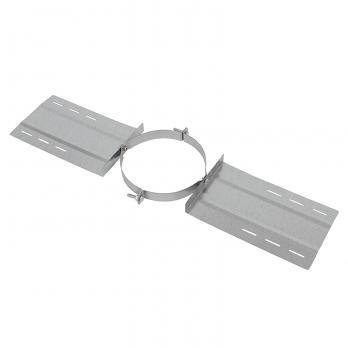

12번 옵시녹스 라프터 (파이프 홀딩) (1015024)

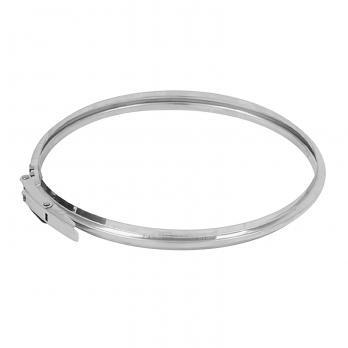

13번 옵시녹스 스페어 클램프 (1015048)

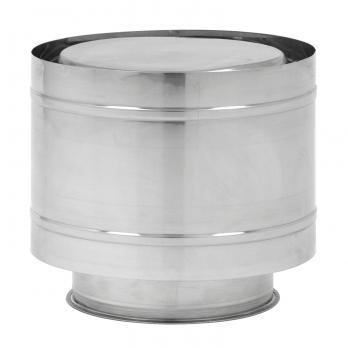

14번 역류방지 후드 (1015019)

15번 흑관 500mm
