굴삭기 집게 휨 사고 수리 중국산 미니 굴삭기

중국 미니 굴삭기 고장과 수리에 대한 첫번째 글입니다. 앞으로 글을 쓸때는 군더더기 없이 단백하게 쓰겠습니다.
​
​
1. 순정 집게의 문제점.
​

순정집게는 두분에서 문제점이 있다.
첫째는, 실린더 집게 엔드포인트의 문제로 집게의 반경이 좁다는 문제다. 아마 기존 수동 집게를 유압집게로 사용하면서 발생하는 문제가 같다. 이 문제를 해결 하기 위해서는 제조업체에서는 유압전용 집게를 따로 만들어야 한다. 집게가 다 접었음에도 암에서 많이 떨어져 있는게 보인다. 반대로 다 펼쳤을 때도 버켓을 절반 이상 접어야 서로 겹치게 된다. 이부분을 수정하기 위해서는 집게와 실린더 브라켓 부분을 암쪽에 위치시키고 집게 발과 수평이 되어야 하며, 실린더 길이더 더 길어야 한다. 이건 차후에 브라켓 위치만 조정하는 것으로 수정해 보겠다.
​

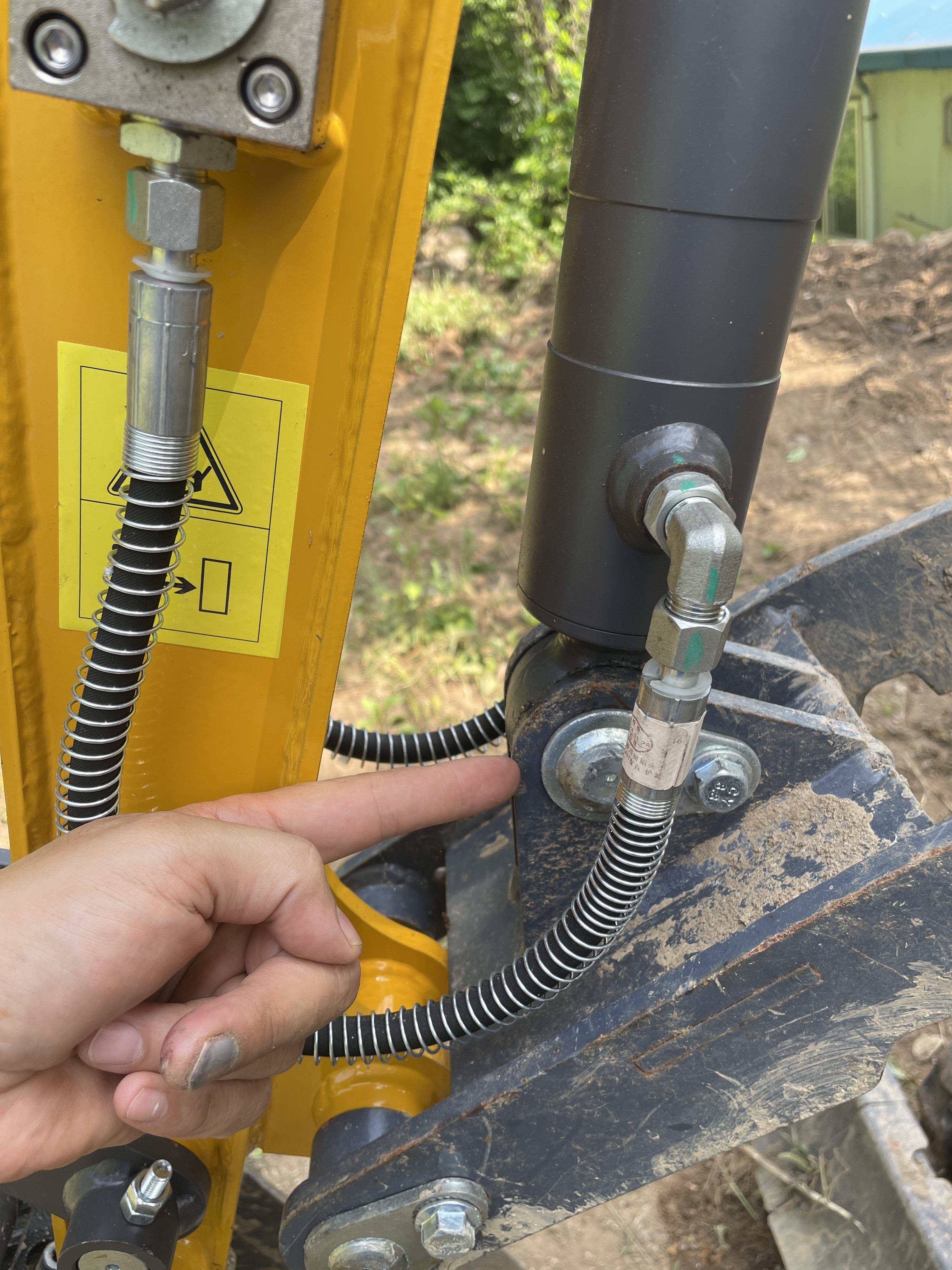

아래 사진에서와 같이 손가락으로 가리키는 브라켓이 더 내려가야 하고, 좌측으로도 이동되어야 한다. 물리적으로 말하면, 집게의 고정 포인트가 원 중심이며 원중심에서 가까운 포인트에 연결된 축이 작은 회전 반경으로 큰 회전반경을 만든다. 증기기관차의 바퀴를 생각해보면 좀더 이해하기가 쉬울 것 같다.
​
실제로 발생한 사고이다. 사고?

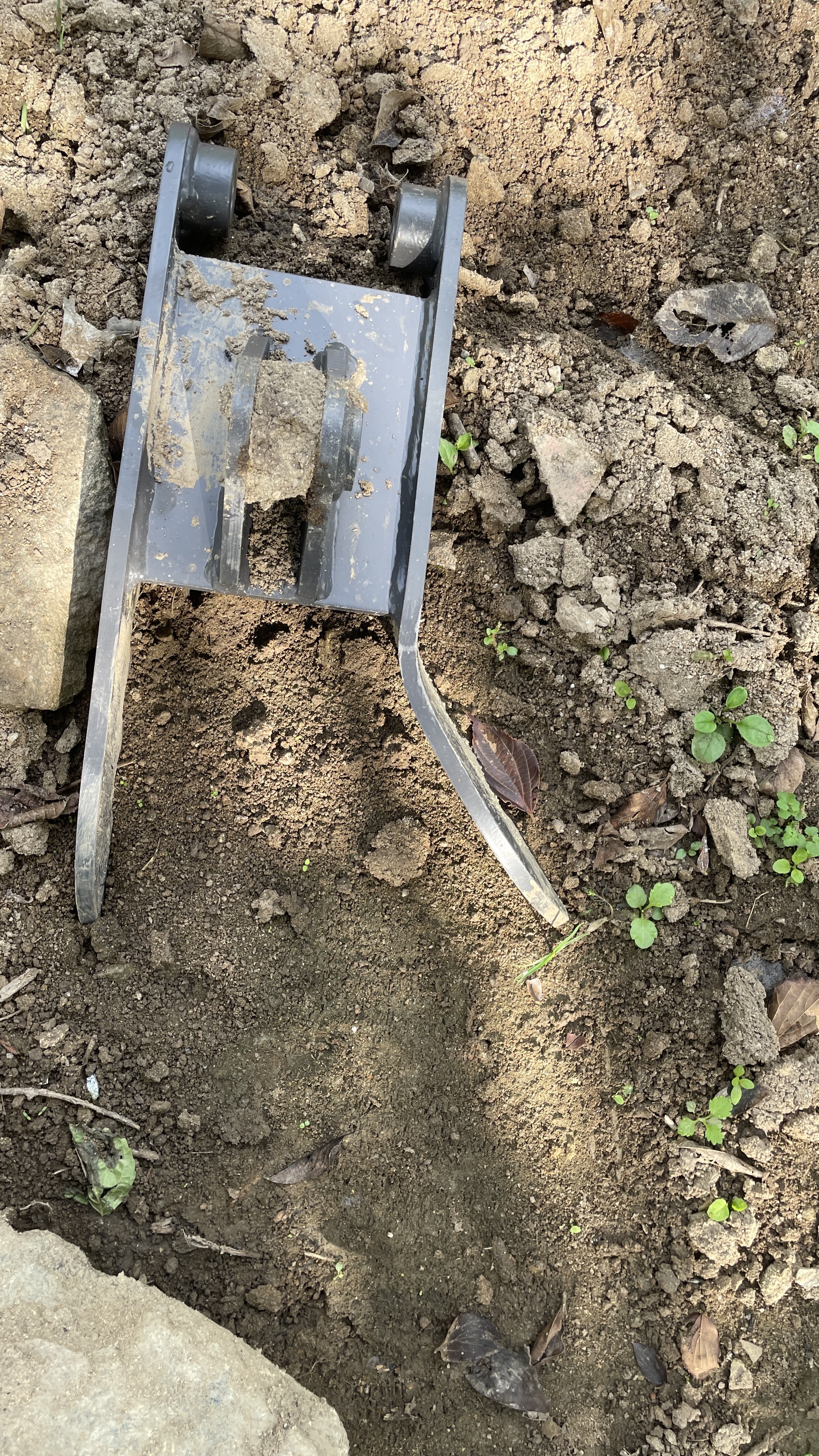

첫날 돌을 집다가 바로 휨 문제가 발생했다. 지난번 1톤은 이런 문제가 없었는데, 원인은 버켓 실린더의 힘이 강해져서이다. 버켓 힘이 1톤보다 강하다보니, 돌을 미는 힘이 쌔졌고, 그럼으로 집게가 휜 것이다. 그런데 버켓 힘이 좋다고 문제는 아니다. 왜냐면, 좋은게 좋은거니까.
그런데 집게의 끝부분이 약하게 생겼다. 딱 벌어지기 좋게 생겼다.
​
수리는 휜 부분을 펴준다. 나는 철공소에 맡겼다. 그리고 보강을 해준다. 5만원에 해결
​

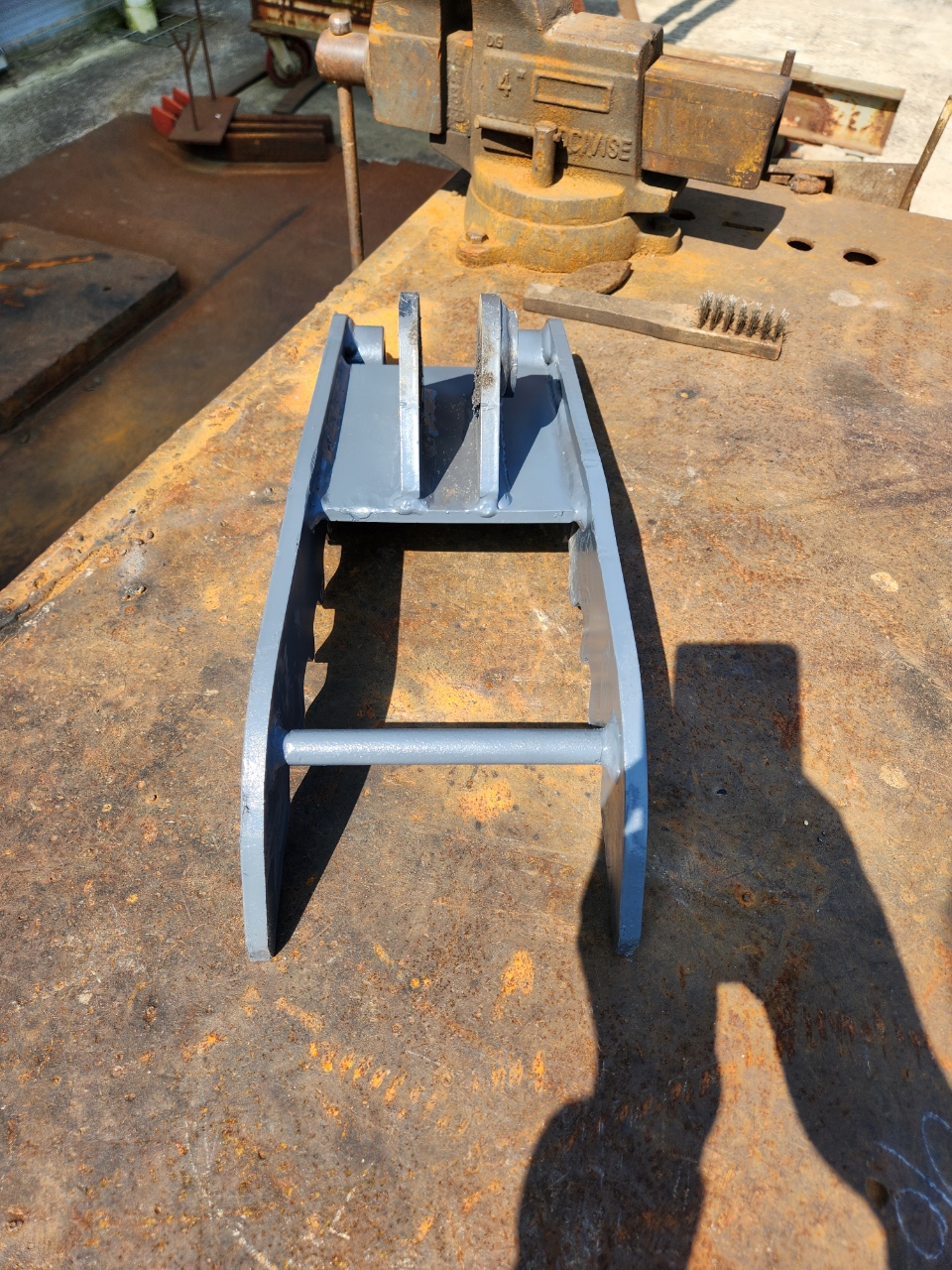

휜 부분을 펴주고 철봉을 하나 심어 주었다. 추후 브라켓 위치는 내가 조절해서 다시 글을 올리겠다.
​





* 네이버 카페 원글을 참조하였습니다.
